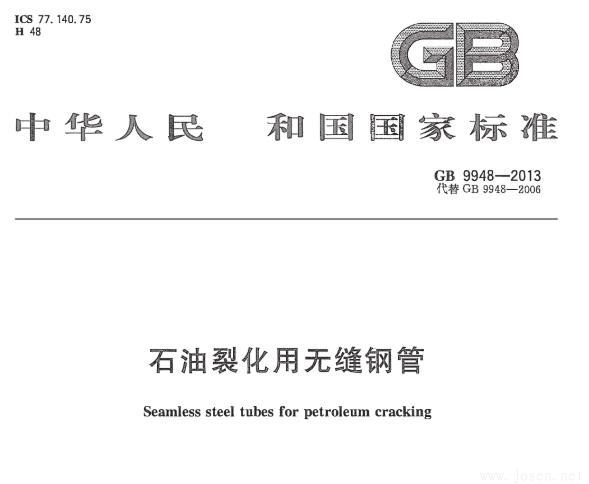

GB/T9948-2013 標準免費下載 GB/T 9948-2013 石油裂化用無縫鋼管標準
GB/T9948-2013 GB/T 9948-2013 石油裂化用無縫鋼管 | |
標準類別: | 國家標準（GB） |
語言: | 簡體中文 |
發布日期: | 2013-09-18 |
實施日期: | 2014-07-01 |
歷次版本: | GB 9948-1988、GB 9948-2006 |
標準編號: | GB/T 9948-2013 |
標準名稱: | 石油裂化用無縫鋼管 |
文檔格式: | PDF版 |
打開方式: | Adobe Reader |
標準簡介: | 本標準適用于石油化工用爐管、熱交換器管和壓力管道用無縫鋼管。 本標準代替GB 9948-2006《石油裂化用無縫鋼管》。本標準與GB 9948-2006相比，除編輯性修改外主要技術變化如下： ———增加了最小壁厚交貨方式； ———修改了鋼管的尺寸允許偏差； ———修改了鋼的牌號和化學成分，增加了鋼牌號12Cr1Mo、12Cr2Mo、12Cr1MoV、12Cr9Mo-I、12Cr9Mo-NT、07Cr19Ni11Ti、022Cr17Ni12Mo2； ———修改了管坯的制造方法及要求； ———修改了鋼管的力學性能； ———修改了鋼管的熱處理制度； ———修改了無損檢驗要求； ———增加了晶間腐蝕試驗； ———增加優質碳素結構鋼鋼管用于含H2S環境的補充技術要求。 |
替代情況: | 替代GB 9948-2006 |
發布部門: | 中華人民共和國國家質量監督檢驗檢疫總局 中國國家標準化管理委員會 |
提出單位: | 中國鋼鐵工業協會 |
歸口單位: | 全國鋼標準化技術委員會 |
主管部門: | 中國鋼鐵工業協會 |
起草單位: | 攀鋼集團成都鋼鐵有限責任公司、鞍鋼股份有限公司、湖南華菱鋼管控股有限公司、江蘇武進不銹鋼管廠集團有限公司、衡陽華菱鋼管有限公司、江蘇華菱錫鋼特鋼有限公司、冶金工業信息標準研究院。 |
起草人: | 李志、晏如、李奇、郭秀莉、李陽華、宋建新、趙斌、陳紹林、高山、周志斌、董莉。 |
出版社: | 中國標準出版社 |
頁數: | 18頁 |
友情提示:
自2023年3月23日起,本標準轉為推薦性標準,即GB/T 9948-2013。根據中華人民共和國國家標準公告（2023年第7號）強制性標準整合精簡結論，本標準自2023年3月23日起，轉為推薦性標準，不再強制執行。
新GB150.2-2011材料要求
GB 9948中各鋼號鋼管的使用規定如下：
a）換熱管應選用冷拔或冷軋鋼管，鋼管的尺寸精度應選用高級精度；
b）外徑不小于70mm，且壁厚不小于6.5mm的10和20鋼管，應分別進行-20℃和0℃的沖擊試驗，3個縱向標準試樣的沖擊功平均值應不小于31J。1個試樣的最低值以及小尺寸試樣的沖擊功指標按3.8.2的規定。10和20鋼管的使用溫度下限分別為-20℃和0℃。
HG/T20581-2011鋼材的使用限制和范圍
a）按《輸送流體用無縫鋼管》GB/T8163、《低中壓鍋爐用無縫鋼管》GB3087、《石油裂化用無縫鋼管》GB9948生產的碳鋼及低合金鋼鋼管，只能用于壓力小于10.0MPa的受壓元件。
b）設計壓力大于或等于10.0MPa受壓元件用鋼管，應采用符合《高壓化肥設備用無縫鋼管》GB6479或《高壓鍋爐用無縫鋼管》GB5310、《流體輸送用不銹鋼無縫鋼管》GB/T14976要求的無縫鋼管。
技術講解：
GB 9948-2013《石油裂化用無縫鋼管》自2014年7月1日起實施，根據鋼管的熱處理制度不同，Cr5Mo爐管細分為12Cr5MoI和12Cr5MoNT兩個牌號，Cr9Mo爐管細分為12Cr9MoI和12Cr9MoNT兩個牌號，后綴符號I表示鋼管交貨狀態為完全退火或等溫退火，后綴符號NT表示鋼管交貨狀態為正火加回火。 常用的無縫鋼管熱處理工藝
GB 9948-2013《石油裂化用無縫鋼管》規定了12Cr5MoI和12Cr9MoI材料的硬度值分別不大于163HBW和179HBW，而對12Cr5MoNT和12Cr9MoNT材料硬度值未做規定。參考工程案例，建議12Cr5MoNT材料的爐管硬度不大于179HBW，12Cr9MoNT材料的爐管硬度不大于200HBW。
參考文獻：
新版《石油裂化用無縫鋼管》、《高壓化肥設備用無縫鋼管》國家標準解讀
安健波
作者單位：天津鋼管集團股份有限公司，天津300301
摘 要：介紹了新版GB／T9948-2013（石油裂化用無縫鋼管》和GB／T6479-2013（高壓化肥設備用無縫鋼管》標準主要修訂的內容，并對其中修改的地方進行了解釋和說明。2013版標準重點修訂了鋼管的尺寸允許偏差，增加了最小壁厚交貨方式，修改并增加了鋼的牌號和化學成分，調整了管坯的制造方法及要求，修改了鋼管的力學性能要求、鋼管的熱處理制度、無損檢驗要求，增加了晶間腐蝕試驗要求。修改后的標準指標基本與國際標準指標接軌，對鋼管制造企業的交貨技術要求更加明確。
關鍵詞：無縫鋼管；國家標準；石油裂化；高壓化肥設備；解讀
免費下載 :
GB/T 9948-2013 石油裂化用無縫鋼管標準【下載 】
| |
|
