奧氏體、鐵素體、馬氏體不銹鋼有何區(qū)別，常見的201,304是哪種體?

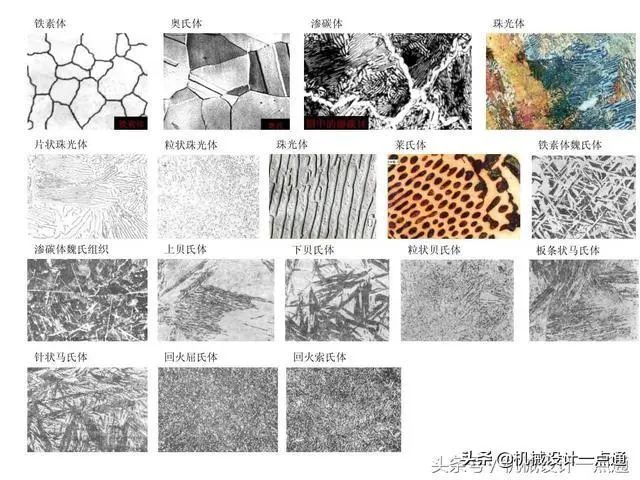

奧氏體不銹鋼的特點(diǎn)

在常溫下具有奧氏體組織的不銹鋼。鋼中含Cr約18%、Ni 8%~10%、C約0.1%時，具有穩(wěn)定的奧氏體組織。奧氏體鉻鎳不銹鋼包括著名的18Cr-8Ni鋼和在此基礎(chǔ)上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素發(fā)展起來的高Cr-Ni系列鋼。奧氏體不銹鋼無磁性而且具有高韌性和塑性，但強(qiáng)度較低，不可能通過相變使之強(qiáng)化，僅能通過冷加工進(jìn)行強(qiáng)化。如加入S，Ca，Se，Te等元素，則具有良好的易切削性。此類鋼除耐氧化性酸介質(zhì)腐蝕外，如果含有Mo、Cu等元素還能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蝕。此類鋼中的含碳量若低于0.03%或含Ti、Ni，就可顯著提高其耐晶間腐蝕性能。高硅的奧氏體不銹鋼濃硝酸肯有良好的耐蝕性。由于奧氏體不銹鋼具有全面的和良好的綜合性能，在各行各業(yè)中獲得了廣泛的應(yīng)用。

鐵素體不銹鋼的特點(diǎn)

在使用狀態(tài)下以鐵素體組織為主的不銹鋼。含鉻量在11%~30%，具有體心立方晶體結(jié)構(gòu)。這類鋼一般不含鎳，有時還含有少量的Mn、Ti、Nb等到元素，這類鋼具導(dǎo)熱系數(shù)大，膨脹系數(shù)小、抗氧化性好、抗應(yīng)力腐蝕優(yōu)良等特點(diǎn)，多用于制造耐大氣、水蒸氣、水及氧化性酸腐蝕的零部件。這類鋼存在塑性差、焊后塑性和耐蝕性明顯降低等缺點(diǎn)，因而限制了它的應(yīng)用。爐外精煉技術(shù)（AOD或VOD）的應(yīng)用可使碳、氮等間隙元素大大降低，因此使這類鋼獲得廣泛應(yīng)用。

奧氏體--鐵素體雙相不銹鋼的特點(diǎn)

是奧氏體和鐵素體組織各約占一半的不銹鋼。在含C較低的情況下，Cr含量在18%~28%，Ni含量在3%~10%。有些鋼還含有Mo、Cu、Si、Nb、Ti，N等合金元素。該類鋼兼有奧氏體和鐵素體不銹鋼的特點(diǎn)，與鐵素體相比，塑性、韌性更高，無室溫脆性，耐晶間腐蝕性能和焊接性能均顯著提高，同時還保持有鐵素體不銹鋼的475℃脆性以及導(dǎo)熱系數(shù)高，具有超塑性等特點(diǎn)。與奧氏體不銹鋼相比，強(qiáng)度高且耐晶間腐蝕和耐氯化物應(yīng)力腐蝕有明顯提高。雙相不銹鋼具有優(yōu)良的耐孔蝕性能，也是一種節(jié)鎳不銹鋼。

馬氏體不銹鋼的特點(diǎn)

通過熱處理可以調(diào)整其力學(xué)性能的不銹鋼，通俗地說，是一類可硬化的不銹鋼。典型牌號為Cr13型，如2Cr13，3Cr13，4Cr13等。淬火后硬度較高，不同淬火溫度具有不同強(qiáng)韌性組合，主要用于蒸汽輪機(jī)葉片、餐具、外科手術(shù)器械。根據(jù)化學(xué)成分的差異，馬氏體不銹鋼可分為馬氏體鉻鋼和馬氏體鉻鎳鋼兩類。根據(jù)組織和強(qiáng)化機(jī)理的不同，還可分為馬氏體不銹鋼、馬氏體和半奧氏體（或半馬氏體）沉淀硬化不銹鋼以及馬氏體時效不銹鋼等。

常見不銹鋼牌號的晶體類型及化學(xué)成分

文章來源：頭條號/機(jī)械設(shè)計(jì)一點(diǎn)通

相關(guān)文章：

什么是不銹鋼?，奧氏體、鐵素體、馬氏體等不銹鋼解析！

	? 請關(guān)注 微信公眾號: steeltuber.  轉(zhuǎn)載請保留鏈接: http://www.szfvc.cn/Steel-Knowledge/atm.html
