作品1
照片名稱：壯美梯田
樣品名稱：簾線鋼82B
組織特點：珠光體中鐵素體和滲碳體形貌（你看過哈尼梯田，曾經(jīng)以為很壯美，但當你發(fā)現(xiàn)在實驗室，在電鏡的視野下，竟然存在更為壯美的梯田，你不由得感嘆自然造物的神奇，微觀世界與宏觀世界同樣讓人震撼。）
技術描述：利用透射電鏡研究不同形變量下的珠光體片層間距及滲碳體碎化規(guī)律。背景：珠光體的機械性能主要取決于珠光體的片間距，珠光體在受外力拉伸時，塑性變形基本上在鐵素體內發(fā)生，滲碳體層則有阻止滑移的作用。片層間距越小，鐵素體和滲碳體的相界面就越多，對位錯運動的阻礙也就越大，即塑性變形抗力越大，因而硬度和強度都增高，片狀珠光體的塑性也隨片間距的減小而增大。珠光體組織片層間距大小是評價盤條組織的一個重要依據(jù)。
拍攝設備：JEM-2100F場發(fā)射透射電子顯微鏡（日本電子）
作品2

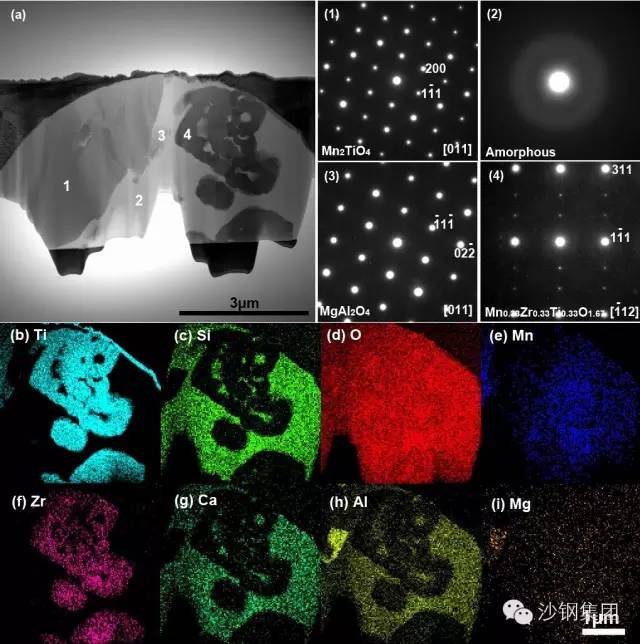

照片名稱：夾雜物的消化系統(tǒng)
樣品名稱：焊縫區(qū)樣品（母材是EH36船板鋼，焊材是JW-7）
組織特點：復合夾雜物的形貌及物相分布（右半部份夾雜物狀似大腸，想不到，無機世界也有著狀似有機世界高級生物的消化體統(tǒng)，不禁讓人嘖嘖稱奇。）
技術描述：利用雙束掃描電鏡的聚焦離子束制備復合夾雜物的透射電鏡樣品，并利用透射電鏡對夾雜物的形貌進行觀察，并結合能譜儀和電子衍射對復合夾雜物的成分和物相進行鑒定。結果顯示：大腸結構的物相為Mn0.33Zr0.33Ti0.33O1.67，其余的1,2,3區(qū)域分別為Mn2TiO4相，富含Si-Ca-Al-O元素的非晶相，MgAl2O4相。此項分析對研究復合夾雜物的形成機理提供理論的支持，從而在工藝上控制夾雜物的形成類型，尺寸等，最終達到提高材料的綜合性能的目的。
拍攝設備：JEM-2100F場發(fā)射透射電子顯微鏡（日本電子）
作品3
照片名稱：冰糖是什么味？
樣品名稱：IF鋼
組織特點：TiN析出相（狗狗邊嗅冰糖塊，邊問：“冰糖是什么味？”）
技術描述：利用掃描電鏡在腐蝕狀態(tài)的IF鋼上尋找析出相，并利用能譜儀確定析出相類型及成分，成分主要是Ti,N元素。背景：IF鋼，即無間隙原子鋼。間隙原子C、N對IF鋼的織構及時效特性有著十分重要的影響。固溶的C、N原子不利于{111}織構的形成。此外，C、N含量高還將會明顯增大IF鋼的時效硬化傾向。Nb、Ti等元素可以將C、N間隙原子從基體中清除出來，從而獲得較純凈的鐵素體鋼，有利于{111}織構的發(fā)展，并且保證了IF鋼的非時效性。
拍攝設備：JSM-7001F場發(fā)射掃描電子顯微鏡（日本電子）
作品4
照片名稱：甜蜜的傷害
樣品名稱：EH36船板鋼
組織特點：韌窩里面的夾雜物（草莓味美，可韌窩內的草莓卻會對材料帶來甜蜜的傷害）
技術描述：利用掃描電鏡觀察EH36船板鋼斷口形貌，主要顯示為韌性斷裂，且在韌窩底部存在夾雜物，夾雜物富含S,Ca,Mn,Fe元素。背景：夾雜物的存在對于鋼的韌性來說會存在一些不利的影響，通過判斷夾雜物類型，可以在煉鋼工藝過程中盡量減少夾雜物的存在，提高鋼材的強度及韌性。
拍攝設備：JSM-7001F場發(fā)射掃描電子顯微鏡（日本電子）
作品5
照片名稱：美麗的代價
樣品名稱：825高溫合金
組織特點：晶界析出物（高溫合金可謂材料界的貴婦人，時刻不忘打扮自己，一串一串的珍珠項鏈，使得自己雍容華貴）
技術描述：利用掃描電鏡觀察腐蝕后的825高溫合金，晶界上布滿了析出相，經(jīng)能譜確定其為富含Cr、Mo的碳化物。背景：825是全奧氏體鎳鐵鉻合金，在氧化和還原環(huán)境下都具有抗酸和堿腐蝕性能。為了進一步提高825合金的耐蝕性能，需要嚴格控制樣品的晶界析出的碳化物，晶界析出碳化物會導致晶界附近產(chǎn)生貧Cr區(qū)，導致耐蝕性能的下降。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）
作品6
照片名稱：花團錦簇
樣品名稱：鍍錫層
組織特點：鋼板表面電鍍錫（想不到鍍錫板的表面，竟隱藏著一片天然的大花園，微觀世界的美，等待你去發(fā)現(xiàn)）
技術描述：利用掃描電鏡觀察鋼板表面的電鍍錫層，表面呈現(xiàn)出棱角較多的結晶錫層。背景：電鍍錫鋼板有很好的耐蝕性，具有無毒、易釬焊、柔軟等優(yōu)點。表面光滑的錫層有利于提高其耐蝕性能，此圖中的錫層表面的形貌比較粗糙，相對耐蝕性能較差。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）
作品7
照片名稱：螳螂舞
樣品名稱：夾雜物
組織特點：EH36船板鋼電解夾雜物（一群螳螂翩翩起舞，姿態(tài)優(yōu)美）
技術描述：采用小樣電解技術，提取EH36船板鋼中的夾雜物。然后通過掃描電鏡觀察夾雜物的形貌，并利用能譜儀確定夾雜物的成分，成分主要是C、O、Zr、Ti元素。背景：對于船板鋼而言，良好的韌性是最關鍵的，而鋼中夾雜物的形貌、尺寸都對其韌性有很大的影響。通過這種方法既可以觀察到夾雜物的全貌，又可以避免基體對夾雜物成分的影響，可以得到比較直觀的夾雜物形貌及成分，對改善船板鋼韌性有一定的指導意義。
拍攝設備：EVO18鎢燈絲掃描電子顯微鏡（德國蔡司）
作品8
照片名稱：歲月痕跡
樣品名稱：模具鋼D25
組織特點：含Nb的析出相（這是一位盤著發(fā)髻的老奶奶，經(jīng)歷過世事滄桑，看盡世間百態(tài)，歲月在她的額頭上留下痕跡）
技術描述：利用透射電鏡觀察D25磨具鋼中的析出相形貌及位錯組態(tài)，并通過能譜儀確定析出相的類型及成分，成分主要是Nb元素。背景：通過透射電鏡分析結果，對研究析出物析出機理和位錯形成原因有指導意義，可以通過改進工藝有效控制夾雜物的尺寸、形態(tài)和分布等，從而達到提高材料性能的目的。
拍攝設備：JEM-2100F場發(fā)射透射電子顯微鏡（日本電子）
