20#鋼臨界區(qū)溫度退火后的金相組織問題

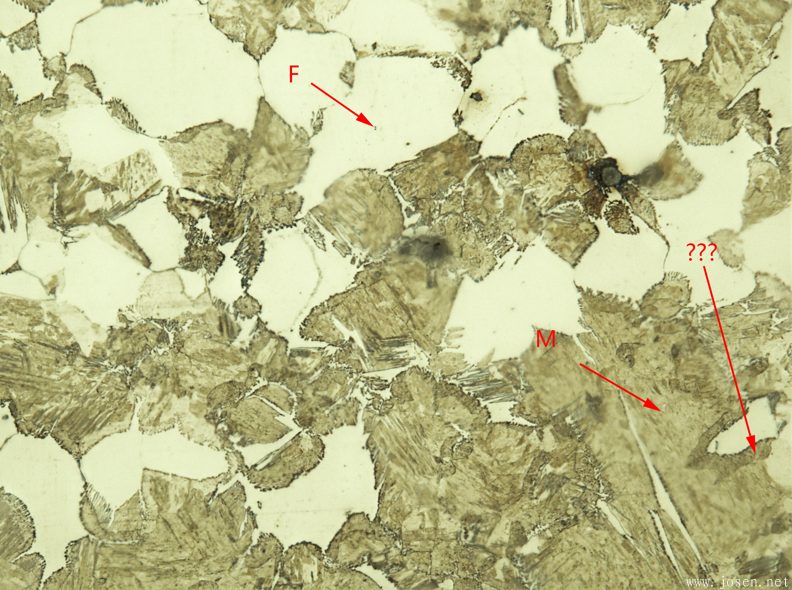

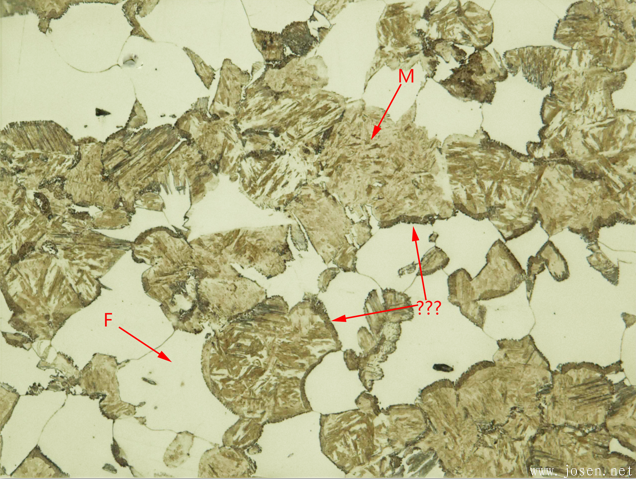

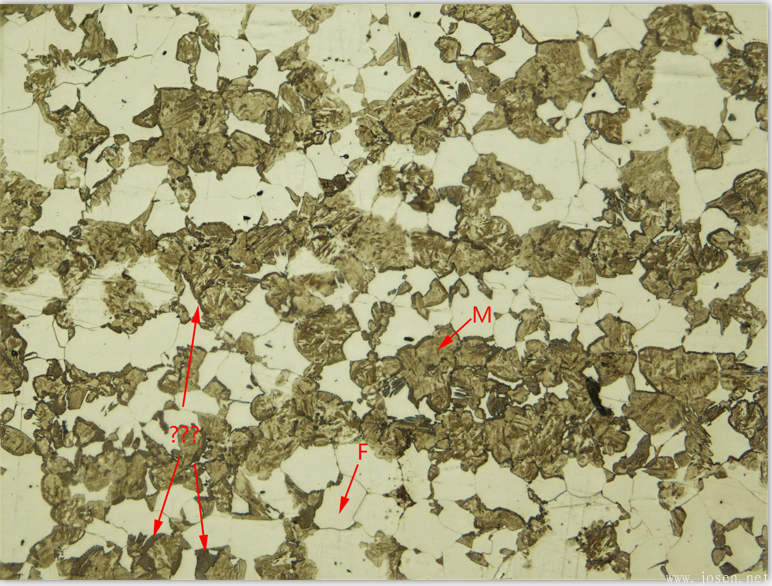

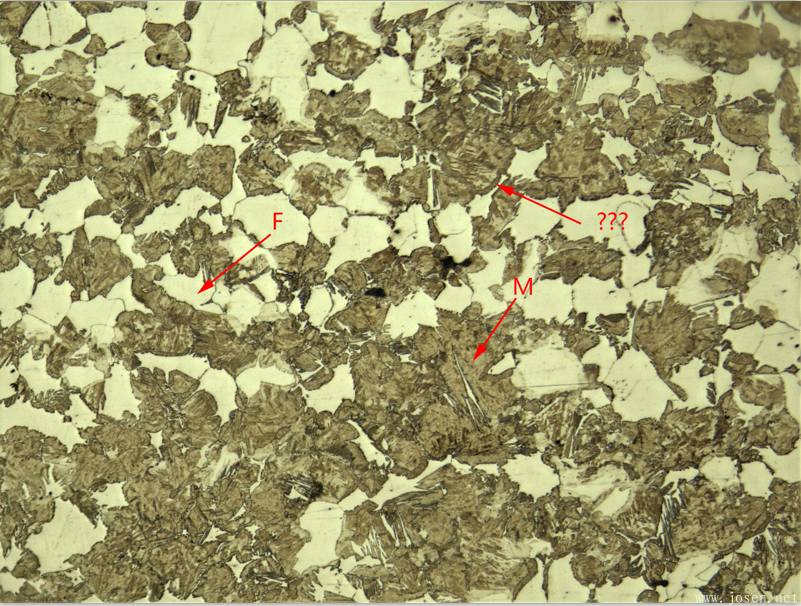

在網(wǎng)上買的20鋼做熱處理實驗，實驗設備用的是電阻爐，以五度每分鐘的溫升速率上升到臨界溫度處（740℃，755℃，770℃，780℃），保溫16min，然后拿出來百分之十的鹽水淬火，本來是想得到馬氏體與鐵素體的雙相組織但是自己金像圖確看著不像是先前文獻里面看的雙相組織了，然后自己實驗就卡在這一步束手無策了。請問吧里的前輩們，顏色最深偏黑的到底是什么呢？ 然后這個是因為什么原因導致的？

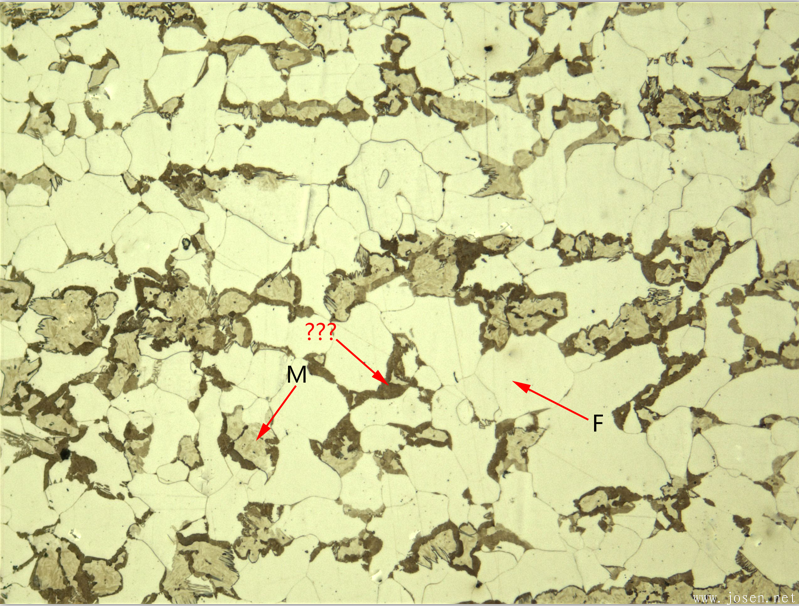

780-500.png@

這個問題 是在網(wǎng)上面 偶然看到的，看到有人這樣回答：

深色的位置有可能是珠光體組織，20鋼淬透性很低，一般淬不透，正常淬火溫度900多度以上后得到的組織是馬氏體，而心部存在鐵素體。
低溫淬火，冷速很快會得到屈氏體，樓主最好將前幾個溫度的照片740、750的試樣在顯微鏡下高倍數(shù)觀察，看看能不能確定是珠光體。如果確定不了，再打能譜看看！

對于這個問題 大家還有什么看法，請下方留言討論。

	? 請關注 微信公眾號: steeltuber.  轉載請保留鏈接: http://www.szfvc.cn/Steel-Knowledge/20JinXiang.html
