常見(jiàn)的腐蝕有全面腐蝕和局部腐蝕，而局部腐蝕又分為應(yīng)力腐蝕、點(diǎn)腐蝕、晶間腐蝕、腐蝕疲勞以及縫隙腐蝕。

晶間腐蝕：

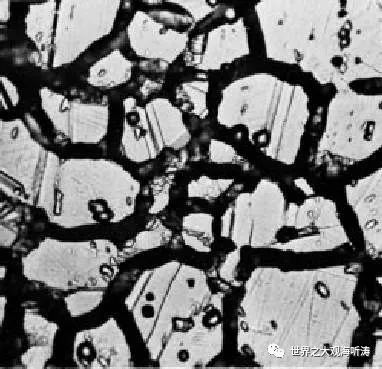

晶間腐蝕是局部腐蝕的一種。沿著金屬晶粒間的分界面向內(nèi)部擴(kuò)展的腐蝕。主要由于晶粒表面和內(nèi)部間化學(xué)成分的差異以及晶界雜質(zhì)或內(nèi)應(yīng)力的存在。晶間腐蝕破壞晶粒間的結(jié)合，大大降低金屬的機(jī)械強(qiáng)度。

而且腐蝕發(fā)生后金屬和合金的表面仍保持一定的金屬光澤，看不出被破壞的跡象，但晶粒間結(jié)合力顯著減弱，力學(xué)性能惡化, 不能經(jīng)受敲擊，所以是一種很危險(xiǎn)的腐蝕。通常出現(xiàn)于黃銅、硬鋁合金和一些不銹鋼、鎳基合金中。不銹鋼焊縫的晶間腐蝕是化學(xué)工業(yè)的一個(gè)重大問(wèn)題。

點(diǎn)腐蝕：

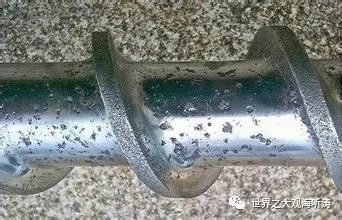

點(diǎn)腐蝕簡(jiǎn)稱(chēng)點(diǎn)蝕(pitting corrosion)是指金厲表面在腐蝕介質(zhì)中形成小孔的一種極為局部的腐蝕形態(tài)，亦稱(chēng)孔蝕。腐蝕小孔孤立地存在，有些則緊湊地在一起。孔蝕使金屬失重很少，但能使設(shè)備穿孔破壞。孔蝕是電化學(xué)反應(yīng)中陽(yáng)極反應(yīng)的獨(dú)特形態(tài)。

如若該金屬在此介質(zhì)中雖呈鈍態(tài)，但介質(zhì)中含的活性陰離子(如氯離子)仍可優(yōu)先地有選擇地吸咐在鈍化膜上，在特定點(diǎn)(如缺陷處、含雜質(zhì)處)上與鈍化膜中的陽(yáng)離子結(jié)合成可溶性的化合物，該處便發(fā)生腐蝕小點(diǎn)，成為點(diǎn)蝕核(約20~30pm)。再繼續(xù)發(fā)展可成為蝕孔。

腐蝕疲勞：

腐蝕疲勞在交變載荷和腐蝕性介質(zhì)交互作用下形成裂紋及擴(kuò)展的現(xiàn)象。由于腐蝕介質(zhì)的作用而引起抗疲勞性能的降低。在交變載荷下首先在表面發(fā)生疲勞損傷，在連續(xù)的腐蝕環(huán)作用下最終發(fā)生斷裂或泄漏。對(duì)應(yīng)力腐蝕敏感或不敏感的材料都可能發(fā)生腐蝕疲勞，因此沒(méi)有一種金屬或合金能抗腐蝕疲勞。

腐蝕疲勞裂紋通常為穿晶型的。與應(yīng)力腐蝕有一個(gè)不同點(diǎn)是，裂紋的應(yīng)力強(qiáng)度因子。即使小于單純應(yīng)力腐蝕的臨界應(yīng)力強(qiáng)度因子值(KISCC)時(shí)裂紋也會(huì)隨著時(shí)間而擴(kuò)展。腐蝕疲勞的最后斷裂階段是純機(jī)械性的，與介質(zhì)無(wú)關(guān)。

縫隙腐蝕：

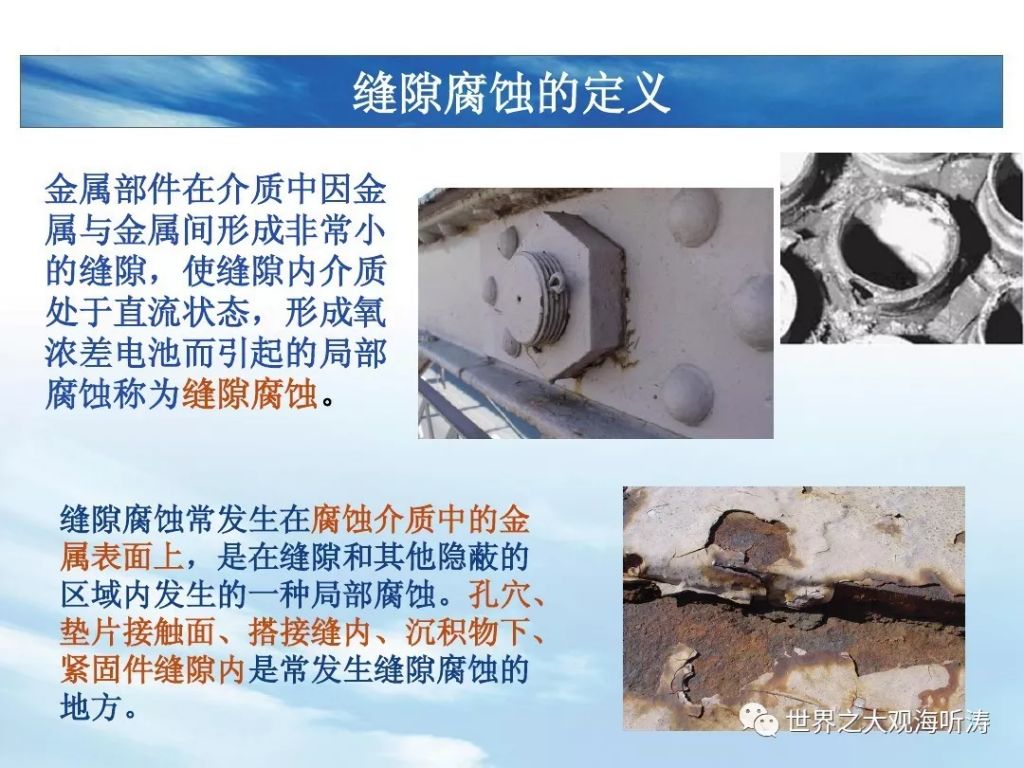

縫隙腐蝕，許多金屬構(gòu)件是由螺釘、鉚、焊等方式連接的，在這些連接件或焊接接頭缺陷處可能出現(xiàn)狹窄的縫隙，其縫寬(一般在0.025~0.1mm)足以使電解質(zhì)溶液進(jìn)入，使縫內(nèi)金屬與縫外金屬構(gòu)成短路原電池，并且在縫內(nèi)發(fā)生強(qiáng)烈的腐蝕的局部腐蝕。

應(yīng)力腐蝕：

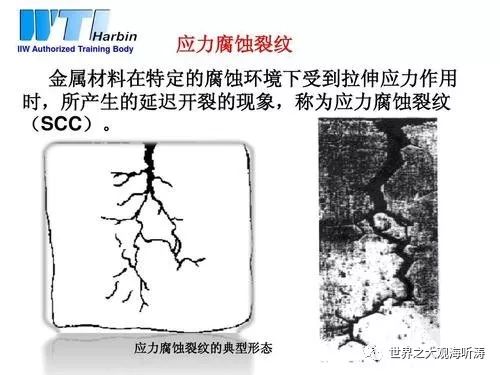

應(yīng)力腐蝕是指在拉應(yīng)力作用下，金屬在腐蝕介質(zhì)中引起的破壞。這種腐蝕一般均穿過(guò)晶粒，即所謂穿晶腐蝕。應(yīng)力腐蝕由殘余或外加應(yīng)力導(dǎo)致的應(yīng)變和腐蝕聯(lián)合作用產(chǎn)生的材料破壞過(guò)程。應(yīng)力腐蝕導(dǎo)致材料的斷裂稱(chēng)為應(yīng)力腐蝕斷裂。

應(yīng)力腐蝕一般認(rèn)為有陽(yáng)極溶解和氫致開(kāi)裂兩種。常見(jiàn)應(yīng)力腐蝕的機(jī)理是:零件或構(gòu)件在應(yīng)力和腐蝕介質(zhì)作用下，表面的氧化膜被腐蝕而受到破壞,破壞的表面和未破壞的表面分別形成陽(yáng)極和陰極,陽(yáng)極處的金屬成為離子而被溶解，產(chǎn)生電流流向陰極。由于陽(yáng)極面積比陰極的小得多，陽(yáng)極的電流密度很大，進(jìn)一步腐蝕已破壞的表面。加上拉應(yīng)力的作用，破壞處逐漸形成裂紋，裂紋隨時(shí)間逐漸擴(kuò)展直到斷裂。這種裂紋不僅可以沿著金屬晶粒邊界發(fā)展，而且還能穿過(guò)晶粒發(fā)展。

應(yīng)力腐蝕開(kāi)裂的特征：

（1）工作狀態(tài)下構(gòu)件所承受的外加載荷形成的抗應(yīng)力；

（2）加工、制造、熱處理引起的內(nèi)應(yīng)力；

（3）裝配、安裝形成的內(nèi)應(yīng)力；

（4）溫差引起的熱應(yīng)力；

（5）裂紋內(nèi)因腐蝕產(chǎn)物的體積效應(yīng)造成的楔入作用也能產(chǎn)生裂紋擴(kuò)展所需要的應(yīng)力。

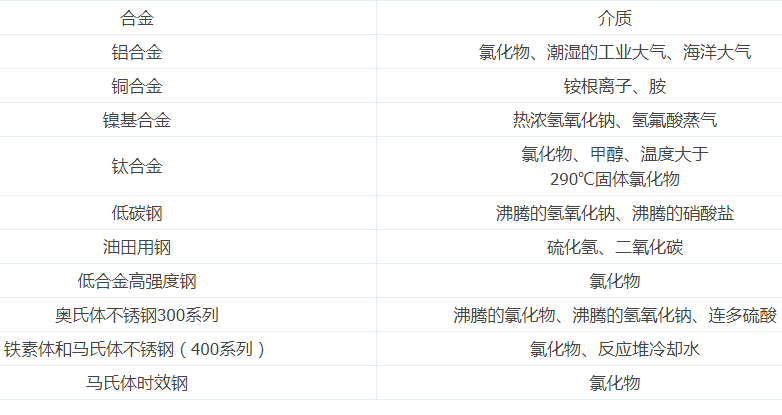

產(chǎn)生應(yīng)力腐蝕破裂的材料——介質(zhì)組合。如下表所示。

全面腐蝕：

全面腐蝕是最常見(jiàn)的腐蝕形態(tài)，其特征是腐蝕分布于金屬的整個(gè)表面，使金屬整體減薄。發(fā)生全面腐蝕的條件是:腐蝕介質(zhì)能夠均勻地抵達(dá)金屬表面的各部位，而且金屬的成分和組織比較均勻。例如碳鋼或鋅板在稀硫酸中的溶解，以及某些材料在大氣中的腐蝕都是典型的全面腐蝕。

來(lái)源：世界之大觀海聽(tīng)濤

	? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.  轉(zhuǎn)載請(qǐng)保留鏈接: http://www.szfvc.cn/Steel-Knowledge/1601173311.html
