国产精品无码AV中文,毛片在线播放网址,国产日本欧美高清免费区,日本精品一在线观看视频,开心五月婷婷激情在线,亚洲伊人久久综合精品,四虎国产精品免费久久麻豆,国产毛片av一区二区三区网站
常州精密鋼管博客網

鋼結構焊接變形的火焰校正方法

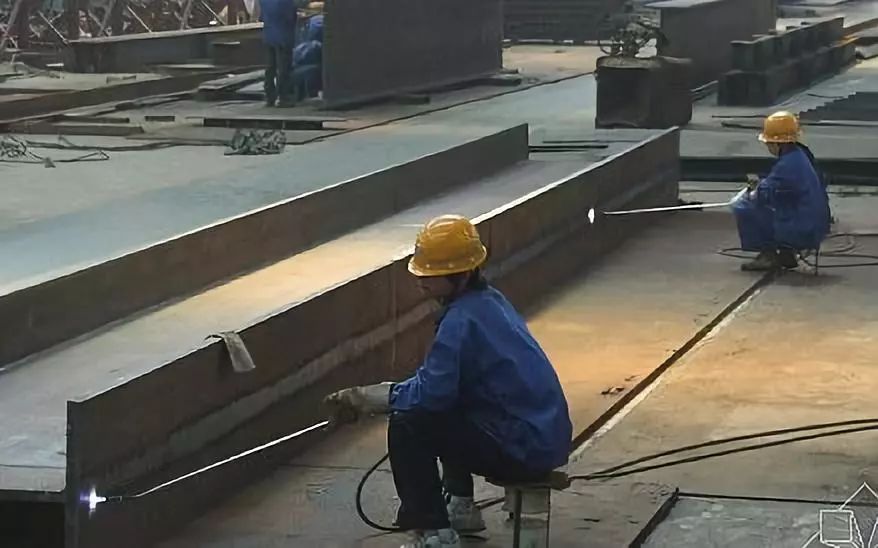

目前,鋼結構已在廠房建筑中得到廣泛的應用。而鋼結構廠房的主要構件是焊接H型鋼柱、梁、撐。這些構件在制作過程中都存在焊接變形問題,如果焊接變形不予以矯正,則不僅影響結構整體安裝,還會降低工程的安全可靠性。 焊接鋼結構產生的變形超過技術設計允許變形范圍,應設法進行矯正,使其達到符合產品質量要求。


在生產過程中普遍應用的矯正方法,主要有機械矯正、火焰矯正和綜合矯正。但火焰矯正是一門較難操作的工作,方法掌握、溫度控制不當還會造成構件新的更大變形。因此,火焰矯正要有豐富的實踐經驗。


1、鋼結構焊接變形的種類與火焰矯正

鋼結構的主要構件是焊接H型鋼柱、梁、撐。焊接變形經常采用以下三種火焰矯正方法:

1)線狀加熱法;

2)點狀加熱法;

3)三角形加熱法。

下面介紹解決不同部位的施工方法。

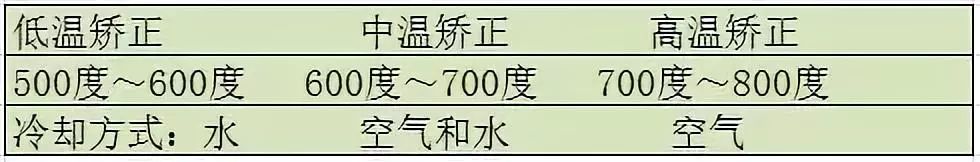

以下為火焰矯正時的加熱溫度(材質為低碳鋼)

注意事項:火焰矯正時加熱溫度不宜過高,過高會引起金屬變脆、影響沖擊韌性。16Mn在高溫矯正時不可用水冷卻,包括厚度或淬硬傾向較大的鋼材。


1.1翼緣板的角變形

矯正H型鋼柱、梁、撐角變形。

在翼緣板上面(對準焊縫外)縱向線狀加熱(加熱溫度控制在650度以下),注意加熱范圍不超過兩焊腳所控制的范圍,所以不用水冷卻。

線狀加熱時要注意:

1)不應在同一位置反復加熱;

2)加熱過程中不要進行澆水。這兩點是火焰矯正一般原則。


1.2柱、梁、撐的上拱與下撓及彎曲

一、在翼緣板上,對著縱長焊縫,由中間向兩端作線狀加熱,即可矯正彎曲變形。為避免產生彎曲和扭曲變形,兩條加熱帶要同步進行。可采取低溫矯正或中溫矯正法。這種方法有利于減少焊接內應力,但這種方法在縱向收縮的同時有較大的橫向收縮,較難掌握。

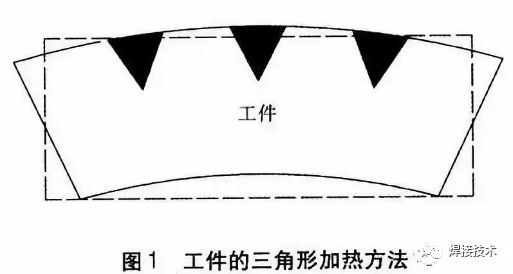

二、翼緣板上作線狀加熱,在腹板上作三角形加熱。

用這種方法矯正柱、梁、撐的彎曲變形,效果顯著,橫向線狀加熱寬度一般取20—90mm,板厚小時,加熱寬度要窄一些,加熱過程應由寬度中間向兩邊擴展。


線狀加熱最好由兩人同時操作進行,再分別加熱三角形三角形的寬度不應超過板厚的2倍,三角形的底與對應的翼板上線狀加熱寬度相等。


加熱三角形從頂部開始,然后從中心向兩側擴展,一層層加熱直到三角形的底為止。加熱腹板時溫度不能太高,否則造成凹陷變形,很難修復。


注:以上三角形加熱方法同樣適用于構件的旁彎矯正。加熱時應采用中溫矯正,澆水要少。


1.3  柱、梁、撐腹板的波浪變形

矯正波浪變形首先要找出凸起的波峰,用圓點加熱法配合手錘矯正。

加熱圓點的直徑一般為50~90mm,當鋼板厚度或波浪形面積較大時直徑也應放大,可按d=(4δ+10)mm(d為加熱點直徑;δ為板厚)計算得出值加熱。


烤嘴從波峰起作螺旋形移動,采用中溫矯正。


當溫度達到600~700度時,將手錘放在加熱區邊緣處,再用大錘擊手錘,使加熱區金屬受擠壓,冷卻收縮后被拉平。


矯正時應避免產生過大的收縮應力。矯完一個圓點后再進行加熱第二個波峰點,方法同上。為加快冷卻速度,可對Q235鋼材進行加水冷卻。這種矯正方法屬于點狀加熱法,加熱點的分布可呈梅花形或鏈式密點形。注意溫度不要超過750度。


2、結語

火焰矯正引起的應力與焊接內應力一樣都是內應力。不恰當的矯正產生的內應力與焊接內應力和負載應力迭加,會使柱、梁、撐的縱應力超過允許應力,從而導致承載安全系數的降低。因此在鋼結構制造中一定要慎重,盡量采用合理的工藝措施以減少變形,矯正時盡量可能采用機械矯正。當不得不采用火焰矯正時應注意以下幾點:

1)烤火位置不得在主梁最大應力截面附近;

2)矯正處烤火面積在一個截面上不得過大,要多選幾個截面;

3)宜用點狀加熱方式,以改善加熱區的應力狀態;

4)加熱溫度最好不超過700度

來源:焊接技術

圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://www.szfvc.cn/Steel-Knowledge/gjghjbxdhyxzff.html
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.szfvc.cn


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.szfvc.cn?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: 亚洲一本到无码av中文字幕| 国产亚洲熟妇综合视频| 强开小婷嫩苞又嫩又紧视频| 无码av最新清无码专区吞精| 日本一区二区三区免费播放| 久久香港三级台湾三级播放| 久久成人国产精品免费| 国产亚洲综合区成人国产| 久久国产高潮流白浆免费观看| 国模冰莲极品自慰人体| 国产偷国产偷亚洲高清app| 日本欧美亚洲中文在线观看| 精品一区二区av天堂| 一日本道伊人久久综合影| 色五月丁香五月综合五月亚洲| 亚洲综合天堂一区二区三区| 久久超碰97人人做人人爱| 久久久这里只有免费精品 | 好爽…又高潮了毛片免费看| 人妻av无码中文专区久久| 日本一卡二卡3卡四卡网站精品| 精品九九人人做人人爱| 黑人巨大无码中文字幕无码| 老熟妇乱子伦牲交视频欧美| 深夜放纵内射少妇| 免费无码av片在线观看国产| 中文字幕无码免费久久9一区9| 一区二区三区在线 | 日本| 免费午夜福利不卡片在线播放| 色欲色香天天天综合无码| 一本大道在线观看无码一区| 欧美va亚洲va在线观看日本| 国产亚洲欧美日韩二三线 | 欧美黑人与白人精品a片| 99爱国产精品免费高清在线| 国产98色在线 | 国产| 国产亚洲精品久久久美女| 成 人 网 站 免费观看| 亚洲日韩精品一区二区三区无码| 国产做a爱片久久毛片a片| 巨胸美乳无码人妻视频|
