• 以瑞士GIROD-TAST杠桿表 為例，它的規格有幾種：

• 標準型-----GT1252、GT1452、GT1253、GT1453、GT1254、GT1454 GT1453SP

• 側面型-----GT1292、GT1492、GT1293、GT1493、GT1294、GT1494

• 垂直型-----GT1272、GT1472、GT1273、GT1473、GT1274、GT1474

以上標準配置都為2毫米紅寶石測針

杠桿表使用注意事項：

1. 千分表應固定在可靠的表架上，測量前必須檢查千分表是否夾牢，并多次提拉千分表測量桿與工件接觸，觀察其重復指示值是否相同。

2. 測量時，不準用工件撞擊測頭，以免影響測量精度或撞壞千分表。為保持一定的起始測量力，測頭與工件接觸時，測量桿應有0.3~0.5mm的壓縮量。

3. 測量桿上不要加油，以免油污進入表內，影響千分表的靈敏度。

4.  千分表測量桿與被測工件表面必須垂直，否則會產生誤差。

5. 杠桿千分表的測量桿軸線與被測工件表面的夾角愈小，誤差就愈小。如果由于測量需要，α角無法調小時(當α>15°)，其測量結果應進行修正。分析可知，當平面上升距離為α?xí)r，杠桿千分表擺動的距離為b，也就是杠桿千分表的讀數為b，因為b>α，所以指示讀數增大。具體修正計算式如下：

6. α=bcosa 例 用杠桿千分表測量工件時，測量桿軸線與工件表面夾角α為30°，測量讀數為0.048mm，求正確測量值。

7. 解α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)

––此杠桿指示表適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。

––雙向檢測，測量中指針可自動反向。

––指針連續順時針旋轉，極小的讀數誤差。

––對磁場不敏感

––內置7個紅寶石軸承

––滾珠軸承杠桿系統，測量桿旋轉達–240°。

––非常低的測量力

––全金屬結構，非常堅固。TESATAST 杠桿指示表。

---

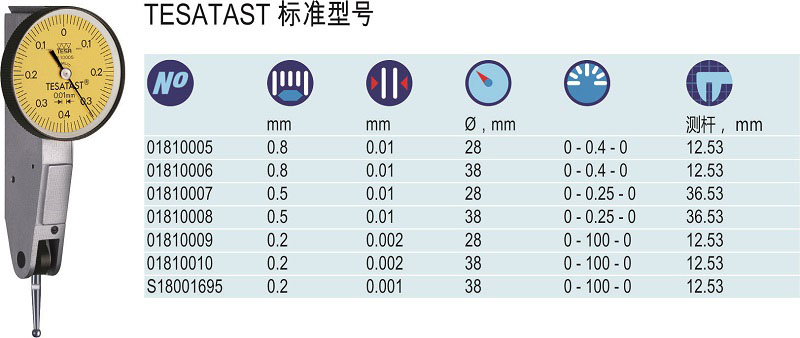

TESATAST標準型號

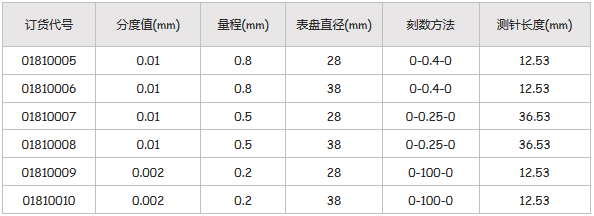

SWISSTAST標準型號

---

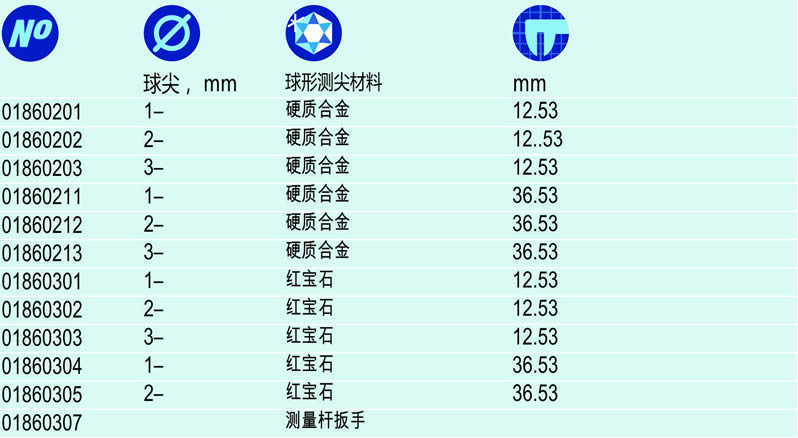

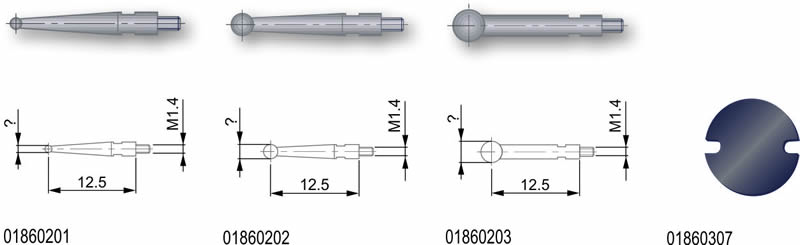

TESATAST測量桿

注意：每個TESATAST杠桿表的原裝測量桿與其他測量桿具有相同的標稱長度，只在測量桿球頭直徑上有所不同，可完全互換。

---

---
