●鋼號(hào)/牌號(hào)/鋼級：4142H
●代號(hào)：H41420
●鋼材名稱：石油鉆挻用鋼
●執(zhí)行標(biāo)準(zhǔn)：

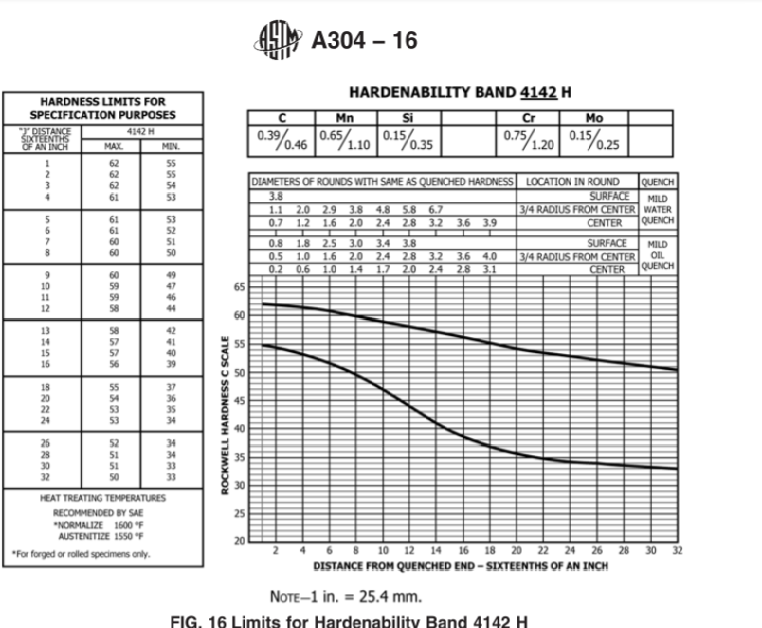

ASTM A304-2016淬火淬透性合金鋼棒
JX2534-2016-01興澄特鋼企業(yè)標(biāo)準(zhǔn)
QZ/SJ.G7308-2019石鋼企業(yè)標(biāo)準(zhǔn)
AISI 美國鋼鐵協(xié)會(huì)標(biāo)準(zhǔn)
SAE J1268-2010鋼帶標(biāo)準(zhǔn)
●交貨狀態(tài)：退火狀態(tài)，具體交貨狀態(tài)應(yīng)在質(zhì)保書中注明。
●主要生產(chǎn)鋼廠：江陰興澄、石鋼、撫順等。

●4142H摘要：
是一種中等淬透性鋼，熱處理后有較高的強(qiáng)度和良好的綜合力學(xué)性能，工藝性很好，最高使用溫度能達(dá)到420℃，一般普遍用做石油鉆探用鉆挺鋼，在工作時(shí)承受各種力的作用，具有良好的力學(xué)性能，同時(shí)能應(yīng)對環(huán)境中含有的硫化氫、二氧化碳等腐蝕性液體的侵蝕，具有良好的抗腐蝕能力。

●4142H化學(xué)成份范圍值:
注：實(shí)際化學(xué)成分以鋼廠質(zhì)保書為準(zhǔn)。
碳C：0.39～0.46
硅Si：0.15～0.35
磷P：≤0.035
硫S：≤0.040
錳Mn：0.65～1.10
鉻Cr：0.75～1.20
鉬Mo：0.15～0.25

●4142H力學(xué)性能范圍值:
注：實(shí)際力學(xué)性能以鋼廠質(zhì)保書為準(zhǔn)。
抗拉強(qiáng)度σb(MPa)：≥931
屈服強(qiáng)度σs(MPa)：≥690
伸長率δ5(%)：≥13
斷面收縮率ψ(%)：≥45
沖擊功Akv(J)：≥48（-20℃）
退火硬度：≤269HB
試樣尺寸：試樣毛坯尺寸為100mm

●4142H用途：
螺旋鉆鋌，四方鉆桿、六方鉆桿、非開挖鉆桿、鉆桿短節(jié)、加重鉆桿、鉆柱組合、鉆鋌、無磁鉆鋌、鉆具、鉆桿接頭、鉆桿管體等。

●4142H熱處理工藝：
4142H使用過程中承受拉壓、扭轉(zhuǎn)及彎曲等應(yīng)力作用，還要承受到井壁的摩擦，石油，汽油及泥漿的腐蝕和摩擦。所以正確的熱處理工藝對4142H鋼的使用具有重要的作用。
熱處理規(guī)范：
淬火:850℃,保溫時(shí)間45min,油冷;
回火:610-640℃,水冷、空冷;（備注：回火溫度越低，抗拉強(qiáng)度、屈服強(qiáng)度越高；延伸率、沖擊功越低）
退火：810℃。

●4142H特性：

石油鉆挻用鋼,一般在組成鉆柱時(shí)加在鉆桿和鉆鋌之間，防止鉆柱截面的突然變化，減少鉆桿的疲勞。在定向井中使用，可以在較低扭矩的情況下高速鉆進(jìn)，減少了鉆柱的磨損和破損，由于其鋼性比鉆鋌小，和井壁接觸面積小.
